Tutoriales. Desmontar y montar una impresora Epson Stylus SX110

Hola.
Llegó a mis manos una antigua impresora.
Se trata de la Epson Stylus sx115 de las 110series.
Hasta aquí todo bien.
El caso es que por la humedad se le ha ido parte de la función que tienen las botoneras y no funciona nada más que la tecla ON/OFF.

No obstante, aunque no se puede usar para nada, el Scanner tampoco funciona porque el dueño no la envolvió bien al enviármela para repararla y se rompió una pieza, sí os puedo hacer un tutorial sobre cómo desarmarla por si alguna vez os hace falta a los que tengáis este tipo de impresoras.
Foto 1


Y aquí vamos:
Sin estar conectada, levantamos todo el cuerpo del Scanner.

Foto 2.


Veremos que tiene una varilla de plástico para dejarlo levantado. Es para cuando cambiamos los cartuchos de tinta.
Para que no nos estorbe, quitaremos esa varilla. Simplemente es presionando en un extremo para soltarlo de su fijación, lo haremos con cuidado y luego del otro extremo de abajo. La sacamos sin miedo.

Foto 3 y 4.




Ahora sacamos el protector de cables y desenchufaremos los dos que vemos en las siguientes fotos.


Foto 5 y 6.



Una vez desenchufados los dos cables, bajaremos casi totalmente la tapa del Scanner y tiraremos de la parte izquierda un poco hacia nosotros para sacarla de esa parte del eje, cuando veamos que se suelta, desplazaremos la parte derecha hacia ese lado, dejando totalmente suelto lo que es el Scanner, lo podemos poner en cualquier parte para que no nos estorbe.

Foto 7.


Ahora ya toca desarmar lo que es la impresora en sí misma.
Son 6 tornillos. 3 están en la parte trasera y 3 en la parte que hemos dejado al descubierto al quitar el Scanner.

Foto 8 y 9.

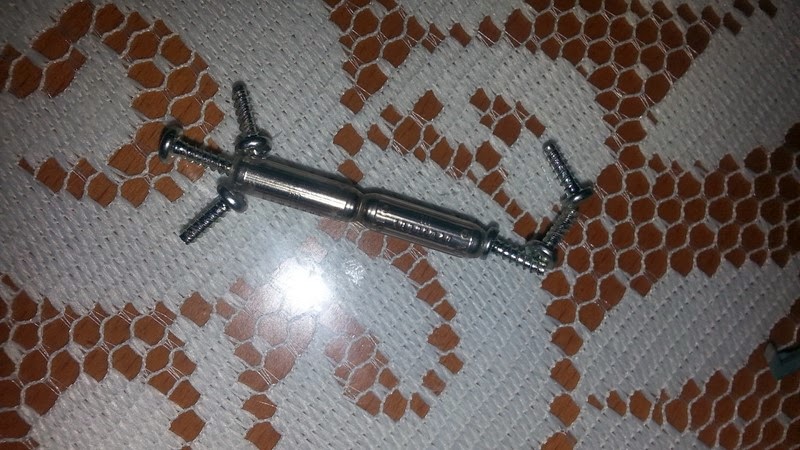

Para los de la parte trasera no hay que hacer ninguna otra cosa que usar destornillador pero con los que están situados en la parte donde el Scanner yo usé un imán porque están metidos en un agujero y mi destornillador no es imantado, por lo que no podía sacarlos bien una vez desatornillados.

Foto 10 y 11




Pues ya la tenemos suelta, ahora hay que soltar el cable que une la botonera con el resto de la impresora.
Yo me valí de unos alicates de punta fina y plana.

12, 13 y 14.




Ya no tenemos nada que una la carcasa de la impresora, ahora solo hay que tirar de la parte trasera hacia arriba con cuidado y cuando esté suelta, levantar completamente la carcasa, dejando a la vista "las tripas de la impresora"


15 y 16.




Pues ya puedes manipular por ejemplo, si se te ha quedado algún trozo de papel o limpiar donde van los cartuchos, no sé, hurgar en ella.

Para volver a montarla, pues hay que hacer el proceso al revés.

Si quieres desarmar el Scanner, son 4 tornillos y liberar de los enganches que tiene de plástico con cuidado de no romperlos.

También la botonera va a presión, se puede sacar muy fácil, siempre con cuidado.

Saludos.
